Полная информация о реле G7L Power Relay
G7L Power Relay — силовое реле от компании Omron с высокой нагрузочной способностью, предназначенное для коммутации мощных нагрузок (электромоторы, трансформаторы, индуктивные цепи). Отличается высокой надежностью, безопасностью и компактными размерами.
? Основные характеристики
✅ Тип реле: Электромеханическое, силовое
✅ Контакты:
- SPST-NO (1 нормально разомкнутый контакт)
- DPST-NO (2 независимых нормально разомкнутых контакта)
✅ Коммутируемые нагрузки: - Переменный ток (AC): до 30 А / 277 В
- Постоянный ток (DC): до 6–220 В
✅ Клеммы подключения: - Быстросъемные (Quick-connect, #250 Faston)
- Винтовые (Screw terminals)
- PCB-монтаж (печатная плата)
✅ Ресурс работы: - 100 000 циклов (механический)
- 50 000–100 000 циклов (при номинальной нагрузке)
✅ Защита от бросков напряжения: - Выдерживает просадки напряжения до 50% от номинала
✅ Изоляция и безопасность: - Высоковольтная изоляция (до 4000 В между катушкой и контактами)
- Огнестойкие материалы (UL94V-0)
- Соответствие стандартам:
- UL508, CSA C22.2, IEC/EN 60950, TÜV, RoHS
? Технические параметры моделей
| Модель | Тип контакта | Клеммы | Ток/Напряжение | Особенности |
|---|---|---|---|---|
| G7L-1A-T | SPST-NO | Quick-connect | 30A / 277V | Базовый вариант |
| G7L-1A-B | SPST-NO | Винтовые | 25A / 250V | Для динамических нагрузок |
| G7L-1A-P | SPST-NO | PCB-монтаж | 20A / 240V | Для печатных плат |
| G7L-2A-T | DPST-NO | Quick-connect | 25A / 277V | Двойной контакт |
| G7L-2A-B | DPST-NO | Винтовые | 25A / 277V | Двойной контакт + винты |
| G7L-1A-TJ/-2A-TJ | SPST/DPST-NO | Quick-connect | 30A / 277V | С кнопкой теста |
| G7L-1A-ТUB/2A-TUB | SPST/DPST-NO | Верхний кронштейн | 25–30A / 277V | Доп. монтажный вариант |
? Применение (Application Examples)
? Промышленное оборудование:
- Компрессоры кондиционеров
- Электроинструменты
- Управление мощными моторами
? Бытовая и коммерческая техника:
- Нагреватели воды
- Стиральные машины, сушилки
- Источники бесперебойного питания (UPS)
⚡ Электроника:
- Импульсные блоки питания
- Ламповые схемы
- Системы защиты от перегрузок
? Важные особенности
⚠ Установка:
- Нельзя использовать для сигнальных цепей (только для силовых нагрузок)
- Требуется защита от конденсата, пыли, вибрации
- Момент затяжки клемм:
- Катушка:
0.78–1.18 Н·м - Контакты:
0.98–1.37 Н·м
- Катушка:
? Рекомендации:
- Не использовать авто-пайку (только ручная)
- При подключении к транзистору/TRIAC требуется демпферная цепь (чтобы избежать «залипания»).
? Вывод
G7L Power Relay — надежное решение для силовой коммутации с множеством вариантов исполнения (PCB, винтовые, Quick-connect), сертифицированное для промышленного и коммерческого использования. Подходит для индуктивных нагрузок, управления моторами, нагревателями и UPS.

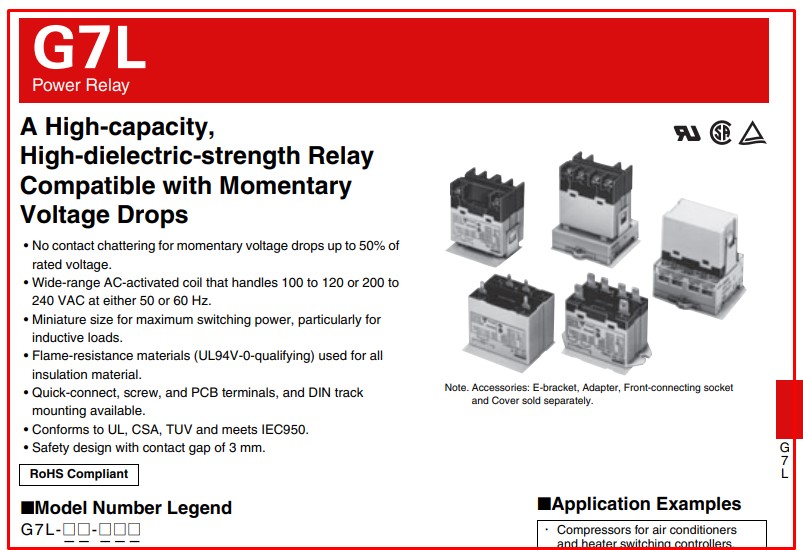

? Документация: Omron G7L Datasheet (PDF)
