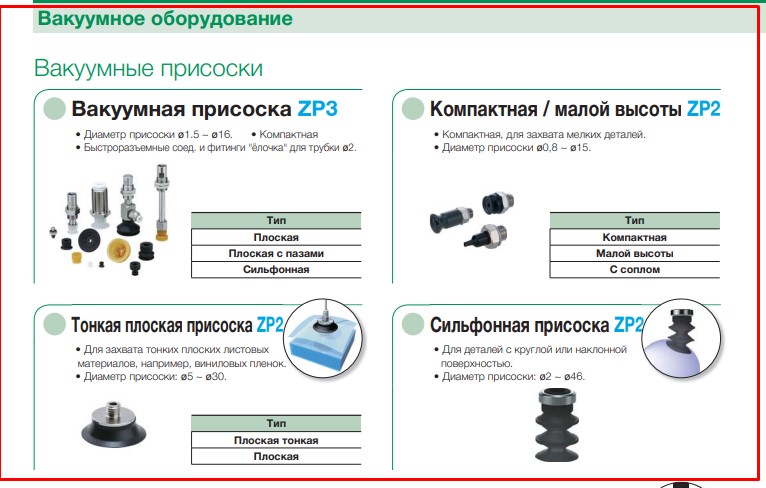

Вакуумные присоски ZP2 и ZP3: полное руководство по выбору

Вакуумные присоски datasheet

При организации автоматизированного производства часто возникает задача надежного захвата и перемещения различных объектов. Для пористых, шероховатых или перфорированных материалов обычные вакуумные присоски не подходят — они быстро теряют вакуум. Итальянская компания ZP Italy разработала специальное решение — серию эластичных присосок Zp2 из пористой нитриловой резины.

Что такое серия Zp2?

Серия Zp2 — это специализированные вакуумные присоски из пористой нитриловой резины (NBR), которые идеально подходят для работы со сложными поверхностями:

• Гофрированный картон (гофрокартон)
• Пористые поверхности
• Шероховатые и неровные материалы
• Перфорированные упаковки (с вентиляционными отверстиями)

Микроскопические поры в материале позволяют присоске пропускать небольшое количество воздуха даже при полном контакте с объектом, что предотвращает потерю вакуума.

Модельный ряд Zp2

1. Стандартные круглые присоски Zp2

• Форма: Круглая, коническая
• Покрытие: Гладкое
• Диапазон размеров: Ø18-90 мм
• Применение: Универсальное решение для большинства пористых поверхностей

2. Плоские присоски Zp2F

• Форма: Круглая с плоской контактной поверхностью
• Преимущество: Максимальная площадь контакта
• Применение: Для ровных пористых листовых материалов (ДСП, картон)

3. Присоски с «юбкой» Zp2B

• Форма: С сильфоном («гармошкой»)
• Преимущество: Компенсирует перепады высот и неровности
• Применение: Для объектов с неровным рельефом

4. Овальные присоски Zp2O

• Форма: Овальная
• Преимущество: Для продолговатых объектов
• Применение: Для панелей, длинных коробок, труб

Компактные присоски ZP3

Для работы с мелкими деталями предназначена серия ZP3:

• Диапазон размеров: Ø0.8-16 мм
• Особенности: Компактные, малой высоты
• Комплектация: Быстроразъемные соединения и фитинги «ёлочка» для трубки Ø2 мм
• Применение: Для захвата мелких деталей в электронной промышленности, медицине, ювелирном деле

Специализированные решения

Тонкие плоские присоски

• Назначение: Для захвата тонких плоских материалов (виниловые пленки)
• Диапазон размеров: Ø5-30 мм

4.5-гофровые сильфонные присоски

• Назначение: Для деталей с круглой или наклонной поверхностью
• Диапазон размеров: Ø2-46 мм
• Материал: Силиконовый каучук (A40, A50, A60)

Овальные присоски

• Назначение: Для деталей прямоугольной формы
• Диапазон размеров: от 3.5×7 до 8×30 мм

Присоски специального назначения

• С буфером (Ø2-8 мм) — с верхним подводом вакуума
• Не оставляющие следов (Ø4-125 мм) — для деликатных поверхностей
• Из губчатого материала (Ø4-15 мм) — для ступенчатых поверхностей
• Усиленные (Ø32-340 мм) — для тяжелых крупногабаритных деталей

Присоски для специфических задач

Для переноса дисков (CD, DVD)

Специальная форма обеспечивает безопасный захват оптических носителей без повреждения рабочей поверхности.

Для фиксации ЖК-панелей и стекла

Специализированные модели для работы с хрупкими плоскими поверхностями.

Усиленные присоски большого диаметра ZPT/ZPX

• Диапазон размеров: Ø40-125 мм
• Применение: Для тяжелых или больших деталей (экраны телевизоров, автомобильные детали)

Присоски с шарнирным соединением ZPT/ZPR

• Диапазон размеров: Ø10-50 мм
• Применение: Для захвата предметов с негоризонтальной поверхностью

Бесконтактные захваты

Для работы с особо деликатными, липкими или загрязненными поверхностями предназначены бесконтактные захваты серии XT661:

• Захват на расстоянии: до 10 мм от поверхности
• Два типа:
  • Вихревой захват (подъемная сила до 44 Н)
  • На принципе Бернулли (минимальная вибрация ±0.01 мм)

Как выбрать подходящую присоску?

При выборе вакуумной присоски учитывайте:

1. Характеристики объекта: вес, размер, форма, тип поверхности
2. Условия работы: температура, наличие масел, химических веществ
3. Специфические требования: необходимость бесследного захвата, компенсация неровностей
4. Скорость работы: для высокоскоростных операций подходят специализированные модели

Где найти дополнительную информацию?

Для получения подробных технических характеристик, CAD-моделей и рекомендаций по применению обращайтесь к официальным дистрибьюторам ZP Italy или посетите официальный сайт производителя.
